线针的载荷曲线
产品规格线针
想了解线针的载荷随行程的变化。
取决于夹具结构和使用的线针。以下是具有代表性类型的载荷曲线。
<线针的载荷曲线>
<线针的载荷曲线>

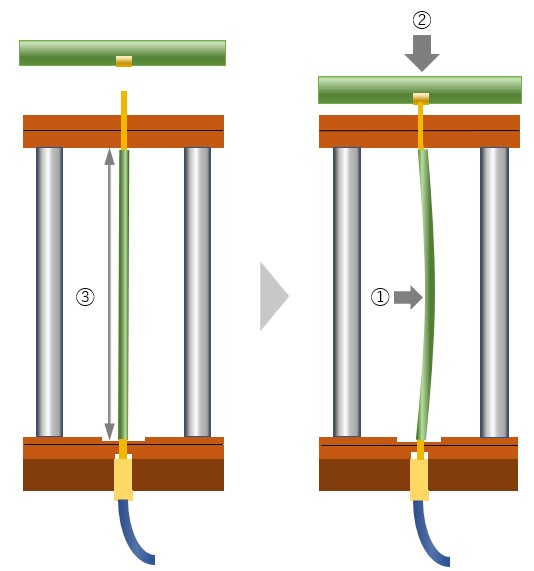

按压线针时产生曲线 ①
对要检查的目标施加压力 ②
发生弯曲时,根据探针自身变形的范围(支点间距离③),检查对象物的载荷会发生变化。
支点间距离越短,载荷越高,支点间距离越长,载荷越低。
在支点间距离相同时,线针的直径越粗,载荷越高。
上表的NP0520型和NP0420型支点间距离相同,但由于线径不同,载荷也存在差异。
【支点间距离: 9.5mm时】50μm:3.82gf、40μm:1.28gf
如果对产品施加的接触压力不足或接触不稳定时,请缩短支点间距离或更换较粗的线径以增加载荷。
负重已经很高且想减少产品的接触痕迹或产品因载荷而变形等问题可以通过增加支点间距离或减小线径降低载荷来解决。
